当潜水电泵自带电缆线长度不能满足用户安装需求时，需外接电缆线

接线应由专职电工操作。电缆线横截面积由安装长度、电机功率及起动方

式确定．电机电缆线与外接电缆接头要求可靠密封、绝缘。并要有一定强

度。接头工艺简要如下：

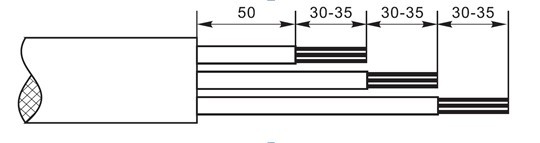

    1.将潜水泵上的电缆按下图所示，将铜芯剥出约30—35mm长．

用砂布将铜丝擦干净．发亮为宜．同样将外接三芯电缆的铜丝剥出30—

35mm,用砂布擦干净。

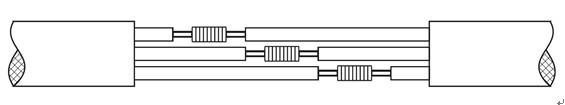

    2.按下图所示，将三芯电缆与外接电缆剥出的铜丝部分对插起来。

然后用一根细铜丝按图示样绑扎紧。剩余部分剪去，用剪刀按平，不扎手

为宜。三根同样绑法。

    3.准备一个小铁盒或小铁锅(能蘸住三个线头即可)。将焊锡放

入锅内放在火上加热．直到焊锡化开。将三个线头涂上适量的焊油．迅速

放入锅内焊牢，要求焊头表面光滑，无毛刺及假焊现象。如果没有焊牢或

不光滑，应重新焊接。直到达到要求为止。

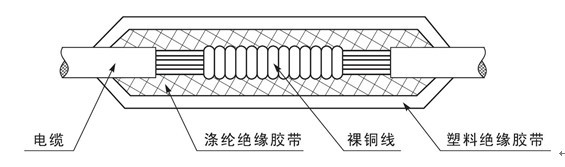

    4.按下图所示。用涤纶绝缘胶带包扎时一定要压住第一圈的一半。

(半叠式包扎法)包扎8—12层，包好后。再用塑料胶带包两层以作强度

保护。

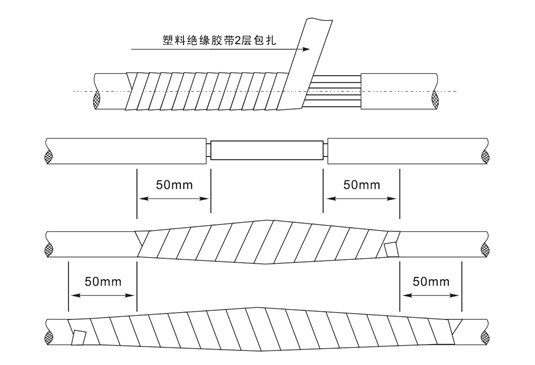

    5.按下图所示。用塑料胶带把三跟线包在一起，包扎两层，第一

层超过每根导线绝缘层末端50mm以上。第二层超过第一层末端50mm以

上。须紧密缠绕。尽可能排除空气空间。

   6.包扎好后取一盆凉水将包扎好的线头安全浸泡在水中，12小

时后，用500V兆欧表测量绝缘不能低于50兆欧，否则应重新包扎直到

达到要求为止。

    7.潜水电泵的接地线也须按潜水电缆接线工艺要求包扎。
